RC-FNER系列发电机中性点接地电阻柜

一、 概述

    在10.5~27KV发电机发电系统中，一般采用中性点不接地、经消弧线圈接地和电阻接地方式。如果采用中性点不接地方式运行，当发生单相接地故障时，非故障相电压升高 后，若发生弧光接地还会产生数倍的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统安全运行。如果采用消弧线圈接地，若系统发生单相接地，消弧线圈工作在过补偿状态，系统容易发生谐振，造成绝缘击穿，导致两相短路甚至损坏设备。如果采用中性点经电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护可靠操作，可选择地快速切除故障线路。

二、产品简介

    RC-FNER系列发电机中性点接地电阻柜，适用于交流50/60Hz，10.5~27KV发电厂中压系统，是用于连接发电机中性点与大地之间的一种保护型电器。安装中性点接地电阻柜后，当发生两相短路、单相接地、单相断路时，发电机中性点电压升高，中性点接地电阻柜起到限制故障电流的作用，并提供故障量给继电保护设备，保护设备作用于跳闸，以避免发电系统被破坏。它通常用于短时工作制，不考虑长期通过大电流的能力，它的功率和电压等级视输配电系统的情况而定。

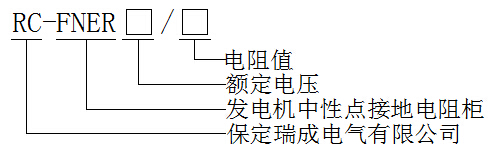

三、选型说明
