RC-TBP系列组合式过电压保护器产品说明书

RC-TBP系列组合式过电压保护器采用三相四柱组合式结构，适用于35KV及以下电力系统，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。对于相间和相地过电压都能起到有效的保护作用。原理图见附图1。

型号说明

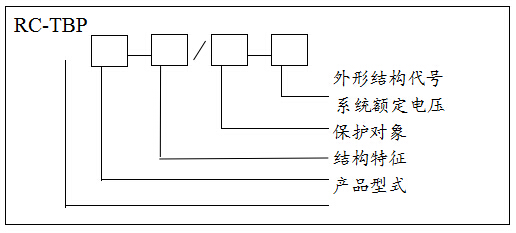

组合式保护器型号说明：

系统额定电压：安装过电压保护器的系统额定电压

结构特征: 1、无间隙组合式过电压保护器

2、串联间隙组合式过电压保护器

保护对象：

A、电站型：适合各种变压器、开关、母线的过电压保护

B、电机型：适合各类电机的过电压保护

C、电容器型：适合各种电容器的过电压保护

外形结构：F、全封闭结构（6kV、10kV见图2，35kV见图6）

          T、积木式组合结构（6kV、10kV见图3，图4）

如：RC-TBP1-A/10-F为电站型、无间隙组合式过电压保护器，系统额定电压10kV，外形为全封闭结构。
