• RC-TWM无线式接点温度监测系统

    无线测温系统

    系统构成

    RC-TWM测温系统的硬件由3部分组成,它们是:温度采集模块(RC-TM)、无线集中采集单元(RC-CJ2000)、后台软件。

    无线测温终端由高能电池供电,减少高低压之间的电气联系,采用全数字方式工作,温度传感器与数据处理装置分离,由一段数据线使温度传感器与数据处理装置相连接(温度传感器和数据处理装置一起称为无线测温终端)。温度传感器附着在发热点上(高压母线或高压开关),使其充分接触,更加准确的测量发热点实际情况。同时,数据处理装置相对远离发热点,使无线测温终端可在高压设备发热情况下正常运行。温度传感器与数据处理装置均采用特殊材料制成,耐高压,耐腐蚀,耐高温,阻燃性好,提高系统的可靠性,可长期工作在恶劣的室外环境中。

    根据需求分析,一般需将无线测温终端安装在以下位置:

    a) 变压器高、低压侧套管,变电站母排温度监测

    b) 电缆接头以及各种接点温度的监测

    c) 开关柜进线刀闸和出线刀闸

    d) 户外进线刀闸

    实际安装位置需以现场情况为准,在以不破坏原有电力设备并保障准确测温的前提下进行确定。

    无线测温终端把温度信号通过无线的方式直接或经过无线中继器传送给无线汇聚终端,每个无线汇聚终端可以接收多个测温终端发送来的数据。一般情况而言,在35KV及以下的变电站无需使用无线中继器,而箱式变电站需使用无线中继器。对于是否使用无线中继器还需由测量环境以及各测温终端所处的物理位置决定。当测温终端与无线汇聚终端处于有效的通讯距离内,无须增加无线中继器。

    系统采用短程无线网络的方式,多个测温终端分布在无线汇聚终端的周围,在有效的通讯范围内可以随意添加、删除、移动测温终端。无线汇聚终端则安装在控制中心,控制中心计算机软件实时监控每个点温度的变化,实现足不出户掌握整个高压系统的发热状况。

    如果在无人值守、实际测温地点远离控制中心的环境中,无线汇聚终端可以把接收到的数据通过RS232传送给GPRS/CDMA,再由GPRS/CDMA把数据传送到控制中心的计算机,由计算机的后台软件进行处理。

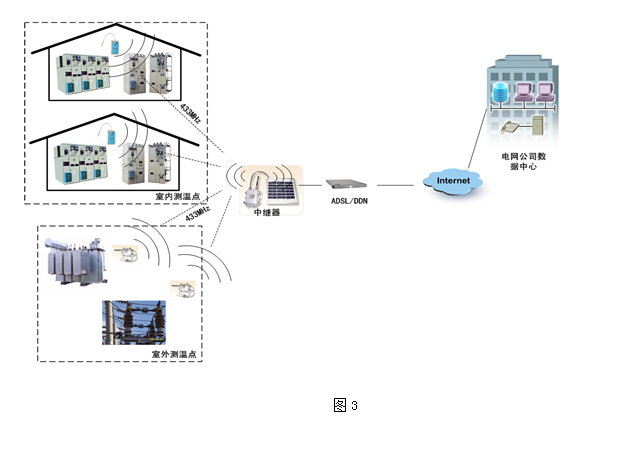

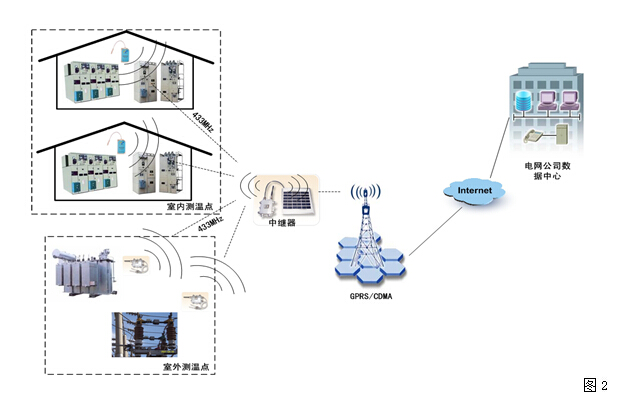

    系统网络拓扑图如下:

    方式一:

    方式二:

    方式三:

    在以上三中方式中,多数采用的是方式二和方式三,方式二是针对有人值守的变电站,方式三是针对无人值守的变电站。

    一、 技术指标

    1、系统的特点

    先进性

    采用国际先进的433组网技术,实现数据短距离无线传输;

    灵活性

    灵活的组网方式,有线或无线均可,方便监控点数量的增加;

    实时性

    基于带宽的优势,各类前端信号可做到实时的传输;

    同时可利用其他传输通道进行实时传输,如:GSM、CDMA 1X、GPRS、3G 网络等;

    稳定性

    具有独特的数据管理功能,严格控制数据丢失现象;

    管理、操作权限的分级实现,保障管理的统一、规范;

    强大的自我诊断、恢复功能;

    扩展性

    系统预留相应的接口以便扩充之用;

    控制部件(软、硬件)采用模块式结构、内部总线化等技术措施,可以方便灵活进行扩充,

    保证未来的适应性;

    易用性

    基于优良的操作平台;

    采用模块化设计,操作简便;

    界面人性化;
