RC-LJK、RC-LCT系列零序电流互感器

一、装置概述

零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。RC-LJK、RC-LCT系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好，外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。

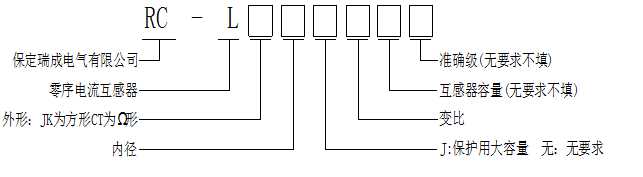

二、型号说明

三、使用环境及条件

    ·环境温度：-10℃～40℃                ·大气压力：80～110KPa

    ·空气相对湿度：90%（25℃）、50%（40℃）

四、产品类别及主要数据

    ·电压：0.38KV～66KV                  ·电网频率：50Hz

    ·同名端一次由“L1”侧穿入，二次为“K1”

    ·型号、主要数据、外形尺寸参见详细使用手册。

五、安装

  ·整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

   ·开口式互感器不受电缆敷设与否的限制，具体方法如下：

   （1）拆下互感器“K１ˊ”、“K２ˊ”的联接压片（Ω形互感器无此项要求）。

   （2）将互感器顶部两个内六角螺栓松开拆下（Ω形互感器是将两侧的紧固螺丝松开拆下），互感器便分为两部分。

   （3）把互感器套在电缆上，将接触面擦干净，涂上一层薄薄的防锈油，对好互感器两部分后拧上  内六角螺栓（两侧的紧固螺丝），互感器两部分要对齐以免影响性能。

   （4）将联接片固定在“K１ˊ”、“K２ˊ”上（Ω形互感器无此项要求）。

   （5）内孔﹥120mm的互感器如水平安装时，请加非导磁支架。
