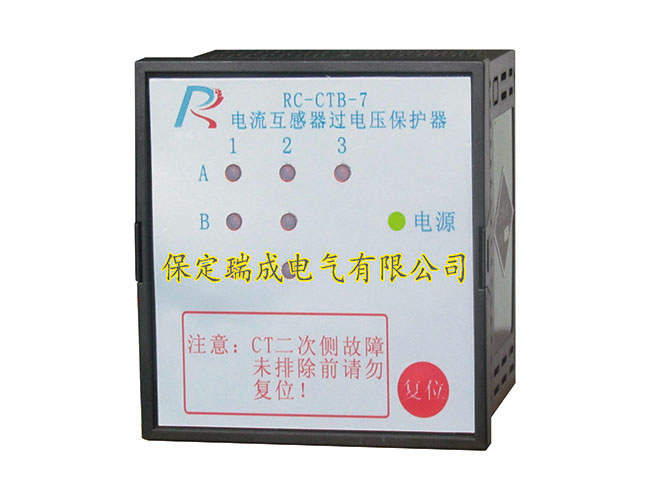

CTB电流互感器过电压保护器

    一、装置概述

    CTB电流互感器过电压保护器在电力系统中广泛应用于一次测量与控制。在正常工作时，互感器二次侧处于近似短路状态，输出电压很低；在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全，因此使用CTB电流互感器过电压保护器就能有效的防止因电流互感器二次过压所造成的事故。

    二、用途

CTB电流互感器过电压保护器主要用于各种CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电流小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。本产品采用高稳定性单片机控制，能够通过RS-485总线与后台监控计算机网络通信，便于实现一次系统的实时远程环境监控。当故障排除，电路恢复原状后，又重新投入正常运行工作。

CTB应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组的过电压保护。

    三、选型说明

    CTB电流互感器过电压保护器的技术指标：

    1、电源：交直流100～240V

    2、漏电流IL20V：＜5μA

    3、导通电压Uc：160V±10%

    4、导通时间Ts:50ms≤Ts≤250ms

    5、遥信继电器接点容量：AC220V/5A

    6、保护继电器接点容量：AC220V/15A

    7、使用的CT规格：二次侧峰值大于160V

    8、保护电流：≥5A

    9、工作环境：温度-20℃~70℃     湿度≤95%RH

    10、复位方式：按压“复位”按钮

    11、状态显示方式：故障时指示灯为红色

    12、耐压：2KV 50Hzmin

    13、安装方式：嵌入式安装或螺栓固定式安装

    14、嵌入式安装尺寸：141*141（单位：mm）
