为什么10kV电网使用小电流接地系统？

    1.对于3-35kv的高压系统，常常采用中性点不直接接地的方式(分三种：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地)，其主要目的是为了保证单相接地故障情况下，虽然非故障相电压升高为原来的1.732倍影响绝缘，但断路器不跳闸而且能带故障运行2小时，提高供电连续性，110kv以上采用中性点直接接地系统，主要是考虑电气设备绝缘，因为如果也采用非直接接地系统，对110kv电气设备的绝缘是个考验，综合经济、供电连续性、设备绝缘水平技术难度后，3-35kv系统采用中性点不直接接地系统，而110kv采用变压器直接接地系统。
    2.对于1kv以下的低压系统有三种接地方式，按变压器的接地方式和用电设备侧的外露导体接地方式分为：TN,TT,IT，前两种变压器中性点直接接地，而IT形式的接地为变压器中性点不直接接地，设备外露导体直接接地，IT系统需要安装绝缘监测设备，发生单相接地故障时，非故障相电压升高为原来的1.732倍，且断路器不跳闸可带故障运行2小时，提高供电连续性，但绝缘监测会发出报警提醒运行人员检查线路以便排除故障，而如果故障发展为二次故障，比如相间短路等，是否跳闸取决于用电设备侧外露导体接地形式，是各自接地还是共同接地，各自接地按TT系统考虑RCD，共同接地按TN系统考虑过电流保护。

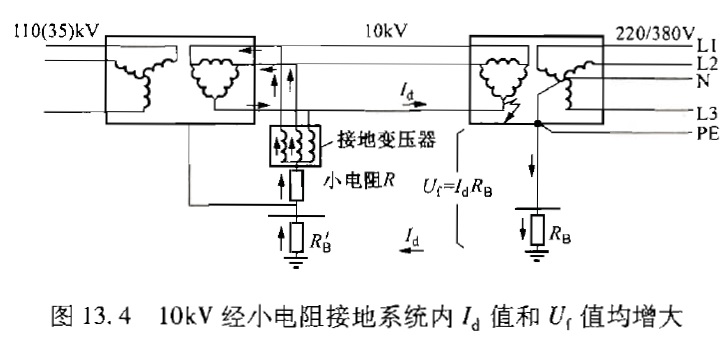

    1.截图为中压系统接地图：

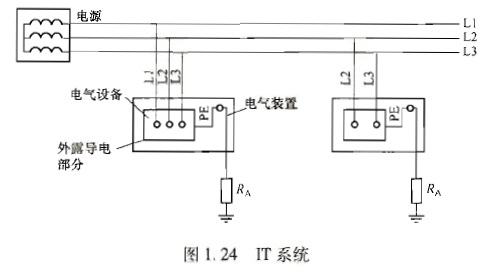

    2.截图为低压IT接地系统图：
