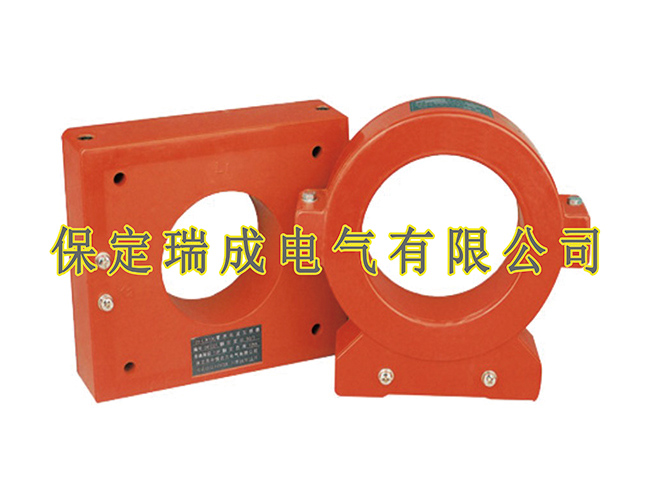

零序电流互感器的原理及使用说明

    零序电流互感器的二次线圈中就有一个感应电压，而这个电压加于检测部分的电子放大电路，并与保护区装置预定动作电流值相比较，如果大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。此外，零序电流就是指三相电流的相量和不等于零而所产生的电流，而如果在三相四线中接入一个零序电流互感器，当电路中发生触电或漏电故障时，回路中就会有漏电电流经过，这时它的相量和为：Ia+Ib+Ic=I。

    零序电流互感器的一次绕组就是三相星形接线的中性线，而在正常情况下，三相电流之和等于零，中性线无电流，互感器的铁芯中也不会产生磁通，二次绕组中自然也就没有感应电流。然而，当被保护设备或系统上发生单相接地故障时，三相电流之和不再等于零，一次绕组将经过电流，而这个电流则等于每相零序电流的三倍，此时铁芯中产生磁通，二次绕组也将感应出电流。因此，我们可在三相线路上各装一个零序电流互感器，也可让三相导线同时穿过一个互感器，或者也安装在中性线上，并利用其来检测三相的电流矢量和。
