小电流接地选线装置的常见工作方法

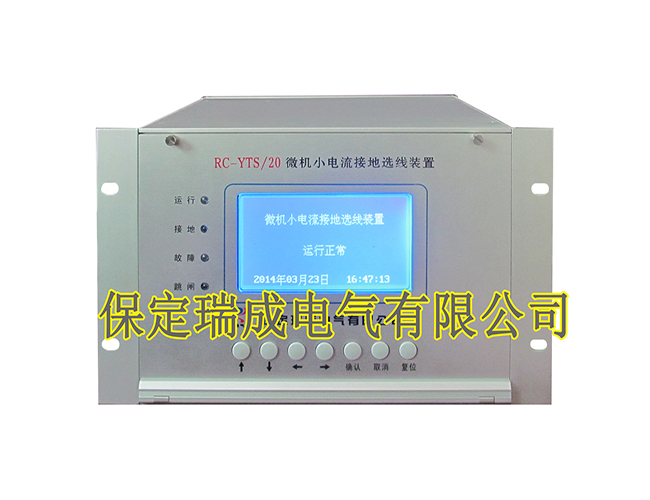

    小电流接地选线装置是一种电力行业中的保护设备，主要适用于3kV-66kV中性点不接地或中性点经消弧线圈、电阻接地系统的单相接地选线，并能够判定接地回路，是快速排出单相接地故障的基础。

    1、比相法
    对中性点接地系统来说，比较母线的零序电压与所有线路的零序电流的幅值和相位，故障线路零序电流相位应滞后零序电压90°，并与正常线路零序电流反相，若所有线路零序电流同相，则为母线接地。
    2、突变量法
    在消弧线圈两侧并联电抗器和开关，正常运行时并联电抗不投入运行，发生永久性接地故障后将并联电抗短时投入，持续几秒再断开，使零序电流发生较大的突变量，这个突变的电流只会在故障线路中体现出来。
    3、首半波法
    小电流接地选线装置发生故障的最初半个周波内，故障线路零序电流与正常线路零续电流极性相反，因此可以通过比较首半波的零序电流极性进行故障选线。
    4、有功分量法
    对于中性点经消弧线圈接地系统，故障线路的零序电流的有功分量与正常线路极性相反，可以用这个特点进行选线。
    5、谐波比幅比相法
    对于中性点接地系统，对谐波分量来说消弧线圈处于欠补偿状态，如果线路零序电流中含有丰富的谐波成分，则比较所有线路零序电流谐波分量的幅值与相位，故障线路零序电流幅值较大且相位应与正常线路零序电流反相，若所有线路零序电流同相，则为母线接地。
