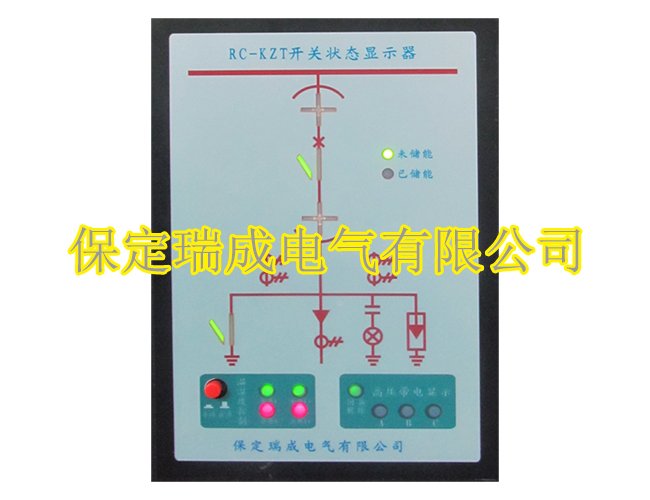

开关状态显示仪简单介绍

    一、概述
    开关状态显示仪主要用于3-35KV户内开关柜，取代现有的一次回路模拟图，温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合分闸按钮，储能按钮，远方、就地转换开关，照明开关。具有RS485通信接口，适用于中置柜、手车柜、固定柜与环网柜等多种开关状态，同时本装置外观精致、美观、简化并美化了开关柜面板，有效提升了开关状态的品质。
    二、开关状态显示仪的技术指标
    1）工作电源：AC180V—265V 工作温度 --20 --+65度
    2）工作湿度小于95%RH 介质强度大于AC2000V
    3）绝缘性能大于100M欧 抗电磁干扰性能；符合IE255-22的标准规定动态闪烁频率；1次/秒开关量输入端子和LED数码显示关联关系；动态配置。

    三、开关状态显示仪的主要功能
    1、断路器状态显示，当断路器合闸并且分闸回路完好时，红色01模拟条发光；当断路器分闸并且合闸回路完好时，绿色02模拟条发光。
    2、手车位置显示 无源触点输入，工作位置触点闭合时，红色03-1,03-2垂直模拟条发光，显示断路器位于工作位置。实验位置触点闭合时，绿色04-1，04-2水平模拟条发光，显示断路器处于实验位置。手车处于实验位置与工作位置之间时发光条03-1,03-2,04-1,04-2同时闪烁。手车移出开关柜时，红色03-1,03-2和绿色04-10,04-2均不发光，表示手车已断电。
    3、接地开关位置显示 无源接点输入闭合，红色05垂直模拟条发光，显示接地开关合闸。无源接点输入断开，绿色06水平模拟条发光，显示接地开关分闸。
    4、弹簧储能显示 无源触点闭合，黄色07指示发光，显示断路器已储能。
    5、带电显示及闭锁功能 a LED启辉电压（KV）；额定相电压乘以0.15-0.65b闭锁启控电压（KV）额定相电压乘以0,65c当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
    6、自动加热除湿控制 可带1-2路温湿度传感器及输出接点，并且用户可根据需要在出厂设定加热/除湿/排风输出的上下限。
    7、智能语音防误提示功能
    1）当断路器合闸状态，误将小车从实验位置推至工作位置时，语音提示：请分断路器。
    2）接地开关合闸状态，误将小车从实验位置推至工作位置时，语音提示；请分接地开关。
    3）断路器合闸状态，接地开关合闸状态，误将小车从实验位置推至工作位置时，语音提示；请分断路器，请分接地开关。
    4）当柜体主回路送电时语音提示；本柜主回路已带电。
    8、分合闸功能 装置面板上设有分闸/合闸转换开关（按钮），远方/就地转换开关，储能开关等操作开关，方便用户操作。
    9、可选配通讯功能。
    10、开孔尺寸为165/220。
