一次消谐使用说明

    一次消谐主要是指LXQ系列6～35kV电压互感器中性点用非线性电阻消谐阻尼器的简称，是安装在6～35kV电压互感器一次绕组Y，接线中性点与地之间的一种非线性电阻消谐阻尼器件。一次消谐器采用电气性能优异、超细颗粒的SiC为基材，经大吨位的压机压制成高密度的长方形或圆饼状的坯体，在还原气氛下，经上千度的高温烧结而成。裸露的电阻器表面结构经特殊处理，能经受日晒雨淋，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户青睐。

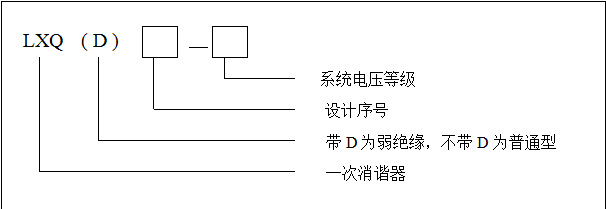

如：LXQ(D)Ⅱ－10 为10kV系统用、弱绝缘、圆柱形一次消谐器。（消谐器外形尺寸见附图a、图b、图c）

    根据系统电压分类，LXQ系列一次消谐器分为6kV、10kV、35kV三种；根据设计序号分类，消谐器分为LXQⅠ、LXQⅡ、LXQⅢ型，其中LXQⅠ型为长方形的消谐器，LXQⅡ、LXQⅢ型为圆柱形的消谐器。LXQⅠ、LXQⅡ型消谐器为6kV、10kV系统通用型；LXQⅢ型把6kV系统和10kV系统用的消谐器细分开，针对性更强。
    一次消谐的使用条件：
    1、适用于户内及户外，环境温度-40℃～+60℃；
    2、额定频率：48Hz～62Hz；
    3、海拔高度不大于3000m，地震裂度8度及以下地区；
    4、大气中无严重污秽及浸蚀性介质的场所；
    5、串接于交流6～35kV非有效接地系统PT一次绕阻中性点与地之间， 在一个系统中接有多台电压互感器时，在每台互感器的三相高压绕阻中性点装一台消谐器， 才能有效地限制弧光接地过电压和消除铁磁谐振。
