CTB电流互感器过电压保护器VS零序电流互感器

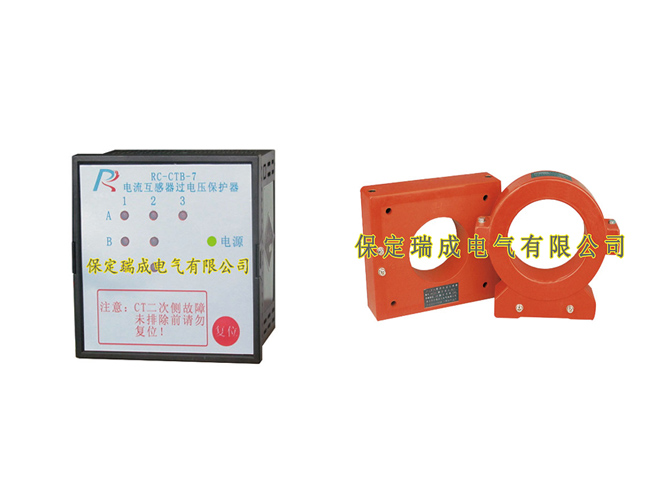

    零序电流互感器是指在10kV配网中馈线开关柜出线电缆使用的穿芯式零序电流互感器，是一种线路故障电流监测器。一般只有一个铁芯与二次绕组,使用时，将一次三芯电缆穿过互感器的铁芯窗孔，二次通过引线接至专用的继电器，再由继电器的输出端接到信号装置或报警系统。在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流（意即零序电流），在二次绕组中感生微小的电流使继电器动作，发生信号。这个使继电器动作的电流很小（mA级），称作二次电流或零序电流互感器的灵敏度（也可用一次最小动作电流表示），为主要动作指标。

    CTB电流互感器过电压保护器是将一次设备的大电流转换成二次设备使用的小电流，其工作原理相当于一个阻抗很小的变压器。其一次绕组与一次主电路串联，二次绕组接负荷。电流互感器的变比一般为X/5A或X/1A（X不小于该设备可能出现的最大长期负荷电流），如此即可保证电流互感器二次侧电流不大于5A或1A。此外，在电厂和变电站中，如果高压配电装置远离控制室，为了增加电流互感器的二次允许负荷，减小连接电缆的导线界面及提高精确等级，多选用二次额定电流为1A的电流互感器。相应的，微机保护装置也应选用交流电流输入为1A的产品。
